SolidWorks中绷簧的4种画法教程

　　圆柱绷簧是机械规划中常用的零件，而在SolidWorks，这儿总结了四种较为常用的画法，第一种：刺进截面，制作螺旋线，然后扫描；第二种：制作直线（绷簧高度）和截面进行扫描；第三种：使用刺进方程式曲线，再制作截面，进行扫描；第四种：经过xyz点的曲线结构螺旋线，然后扫描绷簧（这种办法结构的绷簧跟输入的点有关，制作的绷簧不是规范的绷簧，此处仅供我们探究）。经过下面的过程，将展现这四种画法的具体操作。

　　1.3单击确认按钮完结草图制作，然后单击菜单栏：刺进-曲线输入参数如图，然后单击确认退出：

　　1.7然后单击东西栏中的特征-扫描按钮，扫描途径挑选螺旋线，扫描截面挑选圆：

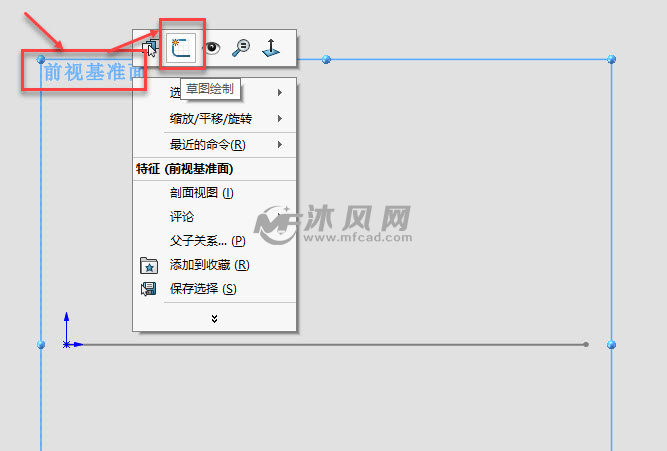

　　2.2留意，完结上一步直线草图，要单击确认退出。然后再次点击前视基准面，制作绷簧截面：

　　2.3截面直径为5，间隔直线然后单击东西栏中的特征-扫描按钮，扫描截面挑选圆，扫描途径挑选直线，

　　概括改变挑选指定改变值，改变操控挑选度数，方向输入：3600，其他参数能够默许

　　3.7单击确认按钮，完结草图制作。单击：特征—扫描，截面挑选圆，途径挑选3D草图：

　　4.7然后单击东西栏，挑选:特征—扫描；扫描截面挑选圆，扫描途径挑选曲线单击确认，完结第四种办法的制作：

　　总结，绷簧的画法首要在于螺旋线的结构，经过结构螺旋线，和截面，再使用扫描东西，就能够完结绷簧的制作，笔者这儿总结了四种，假如我们有更好的办法，欢迎我们留言沟通！
